Porsche 924 Gears und Shafts 5-speed Teile

Gears und Shafts 5 Speed

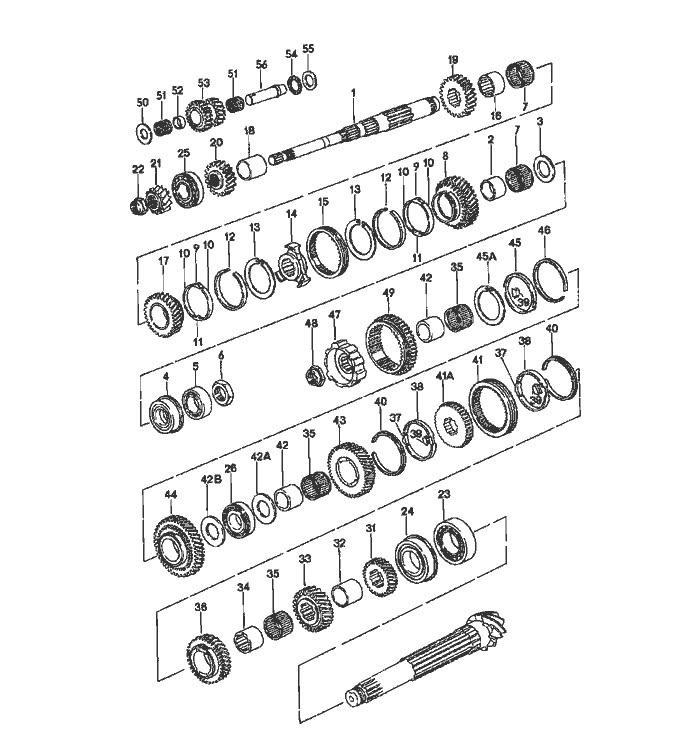

Pos__Part_Number__DescriptionRemarkQty.Model
  gears and shafts 5-speed
  transmission gear wheel sets 016 Z 78  VA (J)
-477 302 901 Agear set see technical information  1
  GR. 3 NR. 6
  1st gear
  reverse gear Z = 14:39
  comprising: loose gear wheel fixed gear wheel reverse idler gear
-477 302 902gear set 2nd gear Z = 18:31  1
  comprising: loose gear wheel fixed gear wheel
-477 302 903gear set 3rd gear Z = 23:28  1
  comprising: loose gear wheel fixed gear wheel
-477 302 904gear set 4th speed Z = 29:27  1
  comprising: loose gear wheel fixed gear wheel
-477 302 905 Agear set 5th gear Z = 34:24  1
  comprising: loose gear wheel fixed gear wheel
-477 302 911 Aring gear and pinion shaft 7:33  1
  comprising: drive shaft
  crown wheel

Pos__Part_Number__DescriptionRemarkQty.Model
  transmission   VB
  gear wheel sets 016 Y
-477 302 901 Agear set 1st gear  1
  reverse gear Z = 14:39
  comprising: loose gear wheel fixed gear wheel reverse idler gear
-477 302 902 Sgear set 2nd gear Z = 19:32  1
  comprising: loose gear wheel fixed gear wheel
-477 302 903 Cgear set 3rd gear Z = 27:30  1
  comprising: loose gear wheel fixed gear wheel
-477 302 904 Cgear set 4th speed Z = 31:25  1
  comprising: loose gear wheel fixed gear wheel
-477 302 905 Sgear set 5th gear Z = 35:21  1
  comprising: loose gear wheel fixed gear wheel
-477 302 911 Cring gear and pinion shaft 7:35  1
  comprising: drive shaft
  crown wheel
1 477 302 101 Bdrive shaft  1 VA VB
2 915 302 261 00bush  1
  5th gear
3 930 302 291 00thrust washer  1

Pos__Part_Number__DescriptionRemarkQty.Model
4 999 052 030 00four-point bearing  1
5 930 302 391 00cylindrical-roller bearing  1
6 930 302 281 00collar nut  1
  M 30 X 1,5
7 999 201 470 00needle cage  2
8 -loose gear wheel  1
  5th gear
9 911 302 315 00stone  2
10 911 302 316 00brake band  4
11 911 302 317 12stop  2
12 911 302 301 08synchroniser ring  2
13 911 302 311 01circlip  2
14 911 302 402 20guide sleeve  1
15 911 302 411 20shift sleeve  1
16 915 302 262 00bush  1
  4th speed
17 -loose gear wheel  1
  4th speed
18 477 302 267spacer sleeve  1 VA VB
19 -fixed gear wheel  1
  3rd gear
20 -fixed gear wheel  1
  2nd gear
21 -fixed gear wheel  1 VA VB
  1st gear
22 477 302 280collar nut  1 VA VB
  M 22 X 1,5
23 999 110 146 00cylindrical-roller bearing  1
24 917 301 391 00four-point bearing  1 VA,VB
25 999 110 084 00cylindrical-roller bearing  1 VA VB
26 999 110 076 00cylindrical-roller bearing  1

Pos__Part_Number__DescriptionRemarkQty.Model
31 -fixed gear wheel  1
  5th gear
32 477 302 266spacer sleeve  1
33 -fixed gear wheel  1
  4th speed
34 477 302 263bush  1
  3rd gear
35 477 302 298needle cage  3
36 -loose gear wheel  1
  3rd gear
37 915 302 315 01stone  3
38 928 302 318 01double barricade tape  2
39 928 302 321 00stop  3
40 928 302 301 30synchroniser ring  2 VA VB
41 928 302 413 08shift sleeve  1
41A 477 302 402guide sleeve  1
  2nd/3rd gear
42 477 302 261bush  2
  1st/2nd gear
42A 477 302 291thrust washer  2 VA VB
43 -loose gear wheel  1
  2nd gear
44 -loose gear wheel  1
  1st gear
45 928 302 319 05double barricade tape  1
45A 915 302 311 01circlip  1
46 931 302 301 02synchroniser ring  1
47 931 302 401 00guide sleeve  1
  1st gear
  reverse gear
48 915 302 282 00collar nut  1
  M 24 X 1,5

Pos__Part_Number__DescriptionRemarkQty.Model
49 477 302 227 Bshifting gear  1 VA VB
  1st gear
  reverse gear
50 915 302 229 01thrust washer  1
51 999 201 141 00needle cage  2
52 477 302 231intermediate ring  1 VA VB
53 -reverse idler gear  1
54 999 202 001 00axial needle bearing cage  1
55 999 201 707 00washer  1
56 477 302 233bolt  1 VA VB
