Porsche 924 Hinter Lid Teile

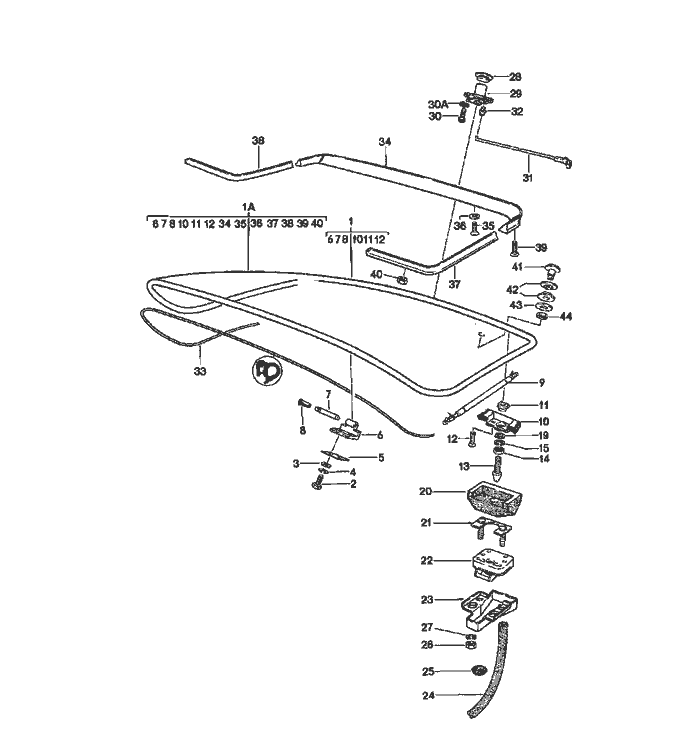

Hinter Lid


Pos__Part_Number__DescriptionRemarkQty.Model
  rear lid
  with rear window
(1) 477 827 027 Grear lid with  1 924 M 425
  moulding see technical information GRUPPE 6, NR.6 without
  M425
  use also: POS.41-44
2 999 072 005 09hexagon-head bolt M 6 X 12  4 924
  F >>92471 06849
  F >>92472 33559 F >>92473 30159
2 N 014 768 3pan-head Schraube M 8 X 12 F 92471 06850>>  4
  F 92472 33560>>
  F 92473 30160>>
3 N 011 612 3washer  4 924
  R 7 F >>92471 06849
  F >>92472 33559
  F >>92473 30159
3 111 129 720washer  4
  F 92471 06850>>
  F 92472 33560>> F 92473 30160>>
4 N 012 006 4lock ring B 6  4 924
  F >>92471 06849
  F >>92472 33559 F >>92473 30159
4 900 027 015 02lock ring B 8 F 92471 06850>>  4
  F 92472 33560>>
  F 92473 30160>>
5 944 512 413 00gasket lid hinge  2
6 477 827 305 Bhinge half  2

Pos__Part_Number__DescriptionRemarkQty.Model
7 A 944 512 311 00hinge pin   2
7 944 512 311 00hinge pin   2
8 477 827 441bush hinge pin   2
(9) 477 827 348 Egas-pressure spring Right 1
9 477 827 349 Dgas-pressure spring Left 1
-477 827 351ball socket without rear window wiper F >>92471 02605 F >>92472 08092 F >>92473 00253   4 924
  with rear window wiper F >>92471 02018 F >>92472 07088 F >>92473 00248
-477 827 351 Aball socket without rear window wiper F 92471 02606>> F 92472 08093>> F 92473 00254>>   3
  with rear window wiper F 92471 02019>> F 92472 07089>> F 92473 00249>>
10 477 827 033housing Left 1
(10) 477 827 034housing Right 1
11 477 827 035rubber mounting   2
12 999 219 011 07countersunk-head Schraube M 6 X 16   4
13 477 827 527lock pin   2
14 N 011 008 8hexagon nut M 8   2
15 900 027 015 02lock ring B 8   2

Pos__Part_Number__DescriptionRemarkQty.Model
19 N 011 525 13washer   1
  A 8,4
(20) 477 827 365 Agasket Left 1
  lower part
(20) 477 827 366 Agasket Right 1
  lower part
21 951 512 447 00reinforcement plate   2
22 477 827 505 Arear lid lock Left 1
(22) 477 827 506 Arear lid lock Right 1
23 477 827 541water drip pan   2
24 477 827 547hose   2
  400 MM
25 111 971 911 Arubber sleeve   2
26 900 076 010 02hexagon nut   4
  M 6
27 N 012 006 4lock ring   4
  B 6
28 477 827 529 Asealing ring   1
29 477 898 082lock cylinder   1
  w/o stipulated lock number
(29) 477 827 573 Block cylinder   1
  with stipulated lock number
30 N 014 139 5oval-head Schraube   2
  M 6 X 12
30A N 012 007 02lock ring   2
  A 6
31 477 827 583pull rod   2
32 993 531 563 00linkage clip   2
33 944 512 043 00seal for rear lid   1
-999 591 342 02u-clamp   4
