Porsche 944 Kurbelwelle Connecting Rod Teile

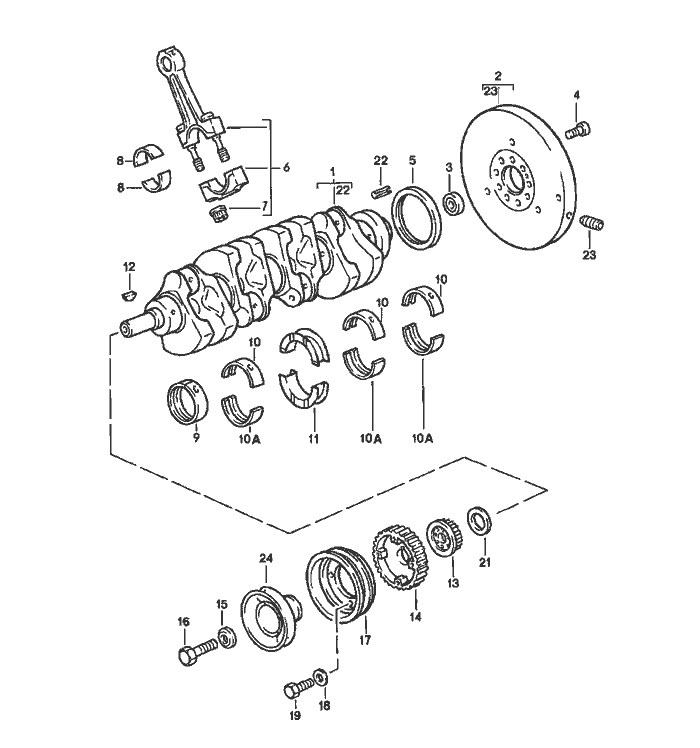

Kurbelwelle Connecting Rod


Pos__Part_Number__DescriptionRemarkQty.Model
  crankshaft connecting rod
  see tpi group 1 NR. 13
1 944 102 015 13crankshaft M >> 43D 4359 M >> 43D 5621  1 M44.02 M44.04
  use also: 944.102.210.02
2 944 102 051 00flywheel  1 M44.01/02
2 944 102 053 01flywheel  1 M44.03/04
3 931 102 111 00deep-groove ball bearing  1
4 930 102 206 00pan-head Schraube  9
5 * 999 113 264 40radial sealing ring  1
6 944 103 001 01connecting rod  4
  for engine M 41D A760 >> 41D B069 M 43D E052 >> 43D E682 M 43D 6294 >> 43D 6313 M 43E 04625 >> 43E 04630 M 43E 04645 >> 43E 04867   M44.02 M44.04 M44.02 M44.02
  connecting rods only by sets
(7) 928 103 172 02connecting rod nut  8
8 928 103 143 02conrod bearing shell  8
(8) 928 103 143 52conrod bearing shell oversize 0.25 mm  X
9 928 101 117 08main bearing bush i  1
9 928 101 117 58main bearing bush i undersize 0.25 mm  1
9 928 101 117 60main bearing bush i undersize 0.50 mm  1
10 928 101 115 00main bearing upper half 2,4,5  3

Pos__Part_Number__DescriptionRemarkQty.Model
10A 928 101 115 01main bearing shell  3
  lower half 2,4,5
10 928 101 115 50main bearing shell  3
  upper half 2,4,5
  undersize 0.25 mm
10A 928 101 115 51main bearing shell  3
  lower half 2,4,5
  undersize 0.25 mm
10 928 101 115 60main bearing shell  3
  upper half 2,4,5
  undersize 0.50 mm
10A 928 101 115 61main bearing shell  3
  lower half 2,4,5
  undersize 0.50 mm
11 928 101 133 03thrust bearing  2
11 928 101 133 53thrust bearing  2
  undersize 0.25 mm
11 928 101 133 63thrust bearing  2
  undersize 0.50 mm
12 N 012 713 1woodruff key  X
  5 X 6,5
  M >> 43D 0817   M44.02
  M >> 43D 5133   M44.04
12 900 117 036 00feather key  1
  5 X 5 X 22
13 944 105 125 02gear wheel  1
  camshaft
  driving mechanism
14 944 102 209 11gear wheel  1
  balance shaft
  driving mechanism
15 944 102 210 02washer  1
16 900 082 085 02hexagon-head bolt  1
  M 16 X 1,5 X 60
17 944 102 116 07pulley  1
18 N 011 524 7washer  4
  A 6,4

Pos__Part_Number__DescriptionRemarkQty.Model
19 900 075 057 02hexagon-head bolt  4
  M 6 X 16
21 900 234 127 00support washer  1
22 900 095 031 00tensioning sleeve  1
  6 X 16
23 477 105 276threaded pin  1
24 944 102 214 02pulley  1 M657
