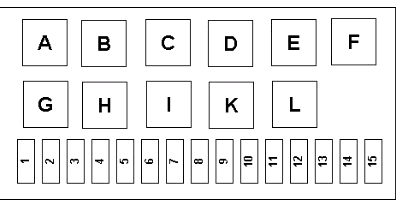

Nr. |
Amp |
Bezeichnung |
| 1 | 8 |
Abblendlicht links |
| 2 | 8 |
Abblendlicht rechts |
| 3 | 8 |
Fernlicht links |
| 4 | 8 |
Fernlicht rechts |
| 5 | 16 |
Zusatzfernlicht |
| 6 | 8 |
Warnblinkanlage |
| 7 | 8 |
Radio, Uhr, Zigarettenanzünder, Innenleuchten |
| 8 | 8 |
Bremslicht |
| 9 | 8 |
Rückfahrlicht, Blinklicht Kombikontrolleuchte, Außenspiegel (Motor) |
| 10 | 16 |
Außenspiegel (Heizung), Steuerleitung für Heckscheibenheizung |
| 11 | 8 |
Scheibenwischer |
| 12 | 8 |
Instrumentenbeleuchtung, Handschuhkasten, Aschenbecherbeleuchtung, Kennzeichenleuchte |
| 13 | 8 |
Bregrenzungslicht links |
| 14 | 8 |
Begrenzungslicht rechts |
| 15 | 16 |
Nebelscheinwerfer |

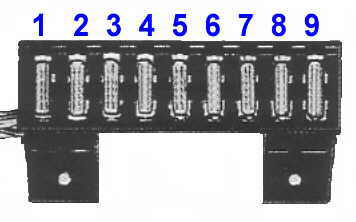

Nr. |
Amp |
Bezeichnung |
| 1 | 16 |
Klappscheinwerfermotor |
| 2 | 16 |
Kraftstoffpumpe |
| 3 | 16 |
Kühlgebläse Motor |
| 4 | 25 |
Heckscheibenheizung |
| 5 | 16 |
|
| 6 | 25 |
Klimakompressor, Verdampfergebläse |
| 7 | 8 |
Nebelschlußleuchte |
| 8 | 16 |
Fensterheber |
| 9 | 25 |
Frischluftgebläse, Heckdeckelentriegelung |
