Wenn die Armaturenbeuchtung, Kontroll- oder Warnleuchten defekt sind und erneuert werden sollen,
muß dafür das Kombiinstrument ausgebaut werden.
Eine Beschreibung dazu ist hier
Wenn man es ausgebaut hat kann man auf der Rückseite die Lampensockel sehen.

Um die Glühlampen für Kühlmitteltemperatur, Tankanzeige, Öldruck und Voltmeter zu wechseln
muss dafür das jeweilige Instrument ausgebaut werden, da die Glühlampen nur von vorn zugänglich sind.

Instrumente ausbauen:

Bei beiden Anzeigen (Öldruck-Volt-Instrument und Temperatur-Tank-Instrument) ist die Demontage gleich.
Die Muttern der Kunststoffhalter abschrauben
und die Halter abnehmen.

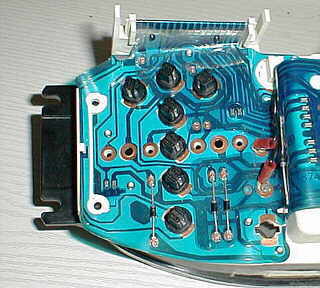

Halter		   Rückseite mit abgeschraubten Haltern
Nachdem das vordere Gehäuse abgeschraubt worden ist kann das Instrument nach vorne rausgenommen werden.

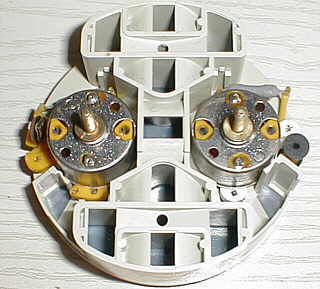

Rückseite des Instruments

Gehäuse bei abgebautem Instrument

hier sieht man auch die anderen Glühlampen,
die aber von der Rückseite zu wechseln sind.

Belegung der Glühlampen:


         oder

Auswahl über Liste / Funktion

Die hier gezeigten Instrumente sind teilweise von einem 968, sie dürften aber keine Abweichungen zum 944 haben.

Wenn man das Kombiinstrument schon mal ausgebaut hat sollte man vielleicht gleich alle Lampen erneuern.

Hinweis:
Ich übernehme keine Garantie für die Richtigkeit und Vollständigkeit der Daten und Angaben.
Ich übernehme keine Haftung für evtl. auftretende Schäden oder Unfälle.
Ihr habt alle Reparaturen, Messungen und Umbauten die Ihr vornehmt selbst zu verantworten.
