| - | Dach entriegeln, Segmente müssen bis zum Anschlag eingefahren sein. |
| - | Hubdach herausnehmen |
| - | die hintere Dachverkleidung durch entfernen der 7 Schrauben abnehmen. |

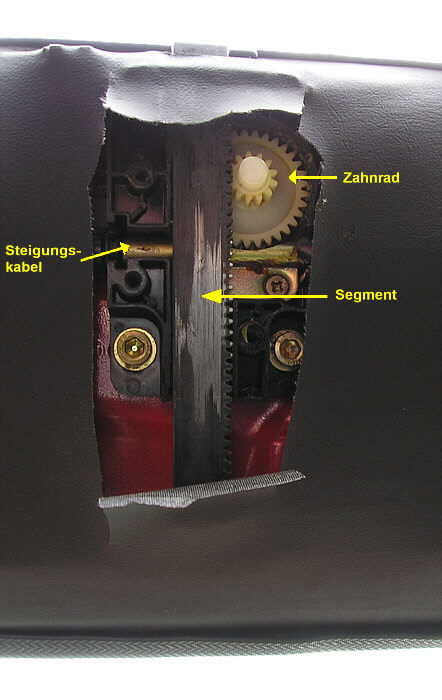

| falls der Dachhimmel über die Segmentplatten gespannt ist muß der Himmel eingeschnitten werden. | |
| Die Stellen sind nachher nicht zu sehen, da die Dachverkleidung diesen Bereich komplett abdeckt. |
| - | Die Segmentplatten rechts und links,die mit je 5 Schrauben befestigt sind abnehmen. |
| - | Segmente herausnehmen und die Zahnräder herausziehen (ging bei mir mit etwas Kraftaufwand). |
| - | Die Gehäuse reinigen und eventuelle Reste von den alten Zahnrädern entfernen. |
| - | Ebenso die Segmente und Segmentplatten säubern. |
| - | Clipse der Verkleidung ausdrücken und Gummipuffer abschrauben. |
| - | Verkleidung zur Seite schwenken. |
| - | Abdeckung des Antriebes abschrauben |
| - | Nun wird der Antrieb sichtbar. |
| - | Die 3 Befestigungsmuttern entfernen und den Antrieb nach innen schwenken. |
| - | Das Steigungskabel von der "Scheibe" abschrauben (Kreuzschlitz), |
| aus der "Scheibe" herausziehen und durch den Schlepphebel führen. | |
| - | Das Steigungskabel durch Drehen einstellen: Austritt Rohr bis zum Ende = 284 mm +/- 1,5 mm. |
| - | Jetzt werden die Segmente wieder eingebaut. |
Vor dem Einbau der Zahnräder die Rutschkupplung prüfen |
| - | Die U-Scheiben von den alten Zahnrädern auf die Neuen (Teil Nr.:944 564 430 01) auflegen. | falls die Scheiben nicht auf den Zahnrädern sind können sie in den abgeschraubten Segmentplatten festkleben. |
| - | Zahnräder mit Spezialfett fetten (Ich habe Vaseline genommen) und in die Gehäuse einsetzen. |
| - | Segmente ebenfalls fetten und in Position Entriegelt, also komplett eingefahren einsetzen. |
| - | Die Segmentplatten etwas fetten und anschrauben. |
| - | Im Kofferraum das Maß am Steigungskabel nochmal überprüfen. |
| - | Das Steigungskabel durch den Schlepphebel führen und |
| den Vierkant in die "Scheibe" einsetzen und festschrauben. | |
| - | Den Antrieb wieder festschrauben und die Funktionen überprüfen. |
| - | Zum Schluß wieder die Abdeckung, Verkleidung und den Dachhimmel montieren. |
| - | Die Funktion des Mikroschalters im Dachauschnitt überprüfen. |
