Ein Feststellen des Kupplungsspiels durch Püfen am Kupplungspedal ist bedingt durch die hydraulische Selbstnachstellung nicht möglich.

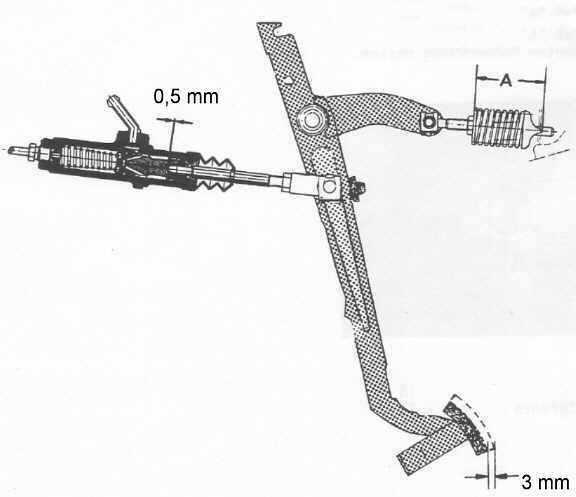

Für die einwandfreie Funktion der Kupplung muß zwischen Druckstange und Zylinderkolben ein Spiel von 0,5 mm sein.
Das Spiel kann nicht gemessen werden.
Es kann nur gefühlsmäßig am Kupplungspedal kontrolliert werden und muß dort ca.3 mm betragen.
Ggf. durch Verstellen der Kolbenstange korigieren.
Kupplungsfeder einstellen
Zur Reduzierung der Pedalkraft ist eine Feder vorhanden, die entsprechend vorgespannt sein muß.
Es wurden zwei Sorten von Federn verwendet.
Die Einstellmaße sind in aus der Tabelle zu entnehmen.
eingebauter Zustand Maß A
ausgebauter Zustand (mit 3 mm Splint vormontiert)
Feder mit grüner Kennzeichnung
60 mm
75 mm
Feder mit blauer Kennzeichnung (ab 2/88)
55 mm
68 mm
Das Maß A wird im eingekuppelten Zustand (Kupplungspedal am Endanschlag) zwischen Außenkante Scheibe und Schneidenlagerung gemessen.
Ggf.durch Verdrehen der Sechskantmutter nachstellen.
