Heckrollo reparieren

zurück

Falls die Kunstoffkappen an den Enden des Rollos zerbrochen sind und das Rollo nicht mehr funktioniert, lässt sich das ziemlich einfach reparieren.

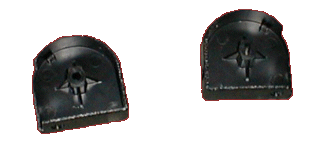

Diese Kunstoffkappe kann man im PZ als Ersatzteil bekommen
Es gibt zwei Ausführungen:

Aufführung Randbreite 17,5 mm
Deckel mit Rundzapfen  -  schwarz  -  Teilenummer: 477 863 518 A  05T
Deckel mit Rundzapfen  -  braun  -  Teilenummer: 477 863 518 A  98S
Deckel mit Rundzapfen  -  marineblau  -  Teilenummer: 477 863 518 A  9JJ
Deckel mit Rundzapfen  -  weinrot  -  Teilenummer: 477 863 518 A  9MM

Deckel mit Innenvierkant  -  schwarz  -  Teilenummer: 477 863 517 A  05T
Deckel mit Innenvierkant  -  braun  -  Teilenummer: 477 863 517 A  98S
Deckel mit Innenvierkant  -  marineblau  -  Teilenummer: 477 863 517 A  9JJ
Deckel mit Innenvierkant  -  weinrot  -  Teilenummer: 477 863 517 A  9MM

Aufführung Randbreite 16 mm
Deckel mit Rundloch  -  schwarz  -  Teilenummer: 477 863 517 B  05T
Deckel mit Innenvierkant  -  schwarz  -  Teilenummer: 477 863 518 B  05T

Ich benötigte die Ausführung Randbreite 16 mm

Kosten ca. 30 DM pro Satz

Der Zusammenbau ist ziemlich einfach.

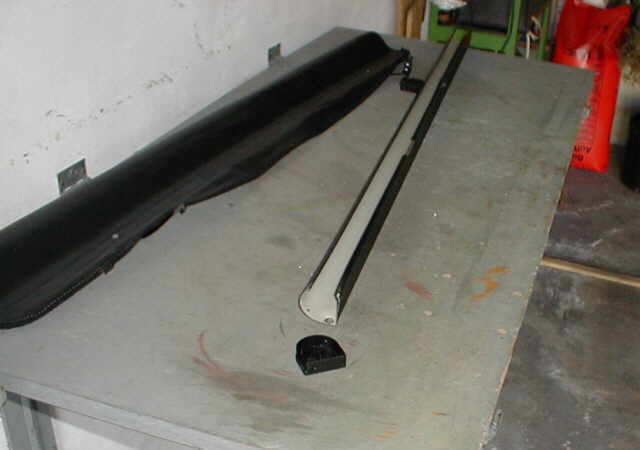

Zuerst den Deckel mit dem Rundloch an die Ummantelung des Rollos annieten,
zum Vergrößern anklicken

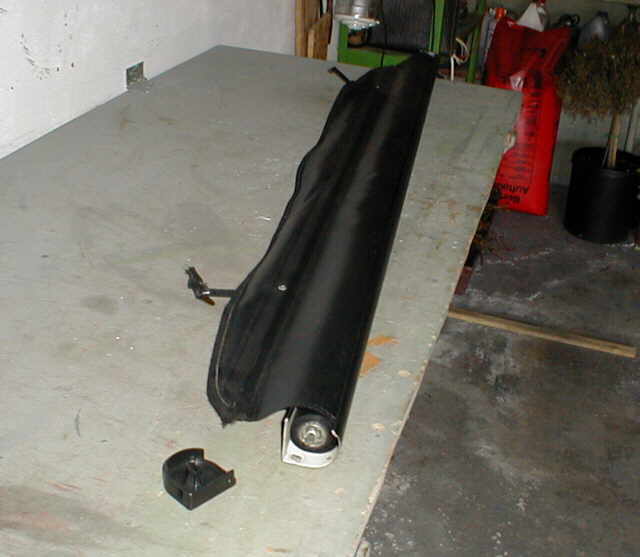

das aufgerollte Rollo in die Ummantelung einschieben.
zum Vergrößern anklicken

Den Deckel mit dem Vierkant auf das Rollo aufstecken (ging bei mir sehr stramm).

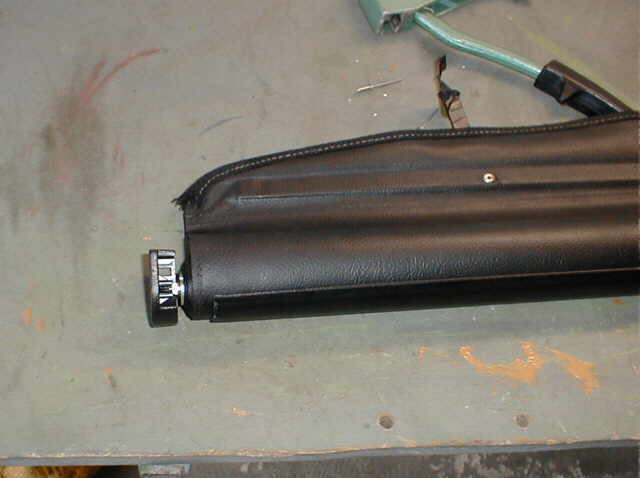

Den Aufrollmechanismus durch Drehen an dem Deckel vorspannen
ca. 10 Umdrehungen rechts herum drehen.
zum Vergrößern anklicken
Jetzt das Rollo mit dem Deckel auf die Ummantelung aufschieben.
Darauf achten, das auf der anderen Seite der Stift des Rollos in das Loch des Deckels passt.
Funktion überprüfen und wenn nötig nachspannen.
Den Deckel an die Ummantelung annieten.

Fertig

zurück

 Wenn Ihr weitere Verbesserungen oder Ideen habt
 und sie auf meiner Seite vorstellen möchtet,
 dann sendet mir die Anleitungen und Bilder per Mail zu.

Hinweis:
Ich übernehme keine Garantie für die Richtigkeit und Vollständigkeit der Daten und Angaben.
Ich übernehme keine Haftung für evtl. auftretende Schäden oder Unfälle.
Ihr habt alle Reparaturen, Messungen und Umbauten die Ihr vornehmt selbst zu verantworten.
