Bei meinem 944 war der Schaltknauf und die Schaltmanschette sehr abgegriffen bzw. eingerissen.
Dieser alterbedingte Verschleiß wird wahrscheinlich irgendwann bei jedem 944 auftreten.
Schaltknauf und Manschette bestehen aus einem Teil,
also lässt sich ohne Umbauten die Manschette einzeln nicht ersetzen.
Ich habe mir einen neuen Schaltknauf incl. Manschette besorgt und ausgewechselt.
Ich hatte auch eine starke Hitzeentwicklung im Bereich der Mittelkonsole,
die bei hohen Außentemperaturen und Autobahnfahrt so stark war,
das man die Konsole kaum noch anfassen konnte.
Die Gummi-Innenstulpe hatte ebenfalls Risse und nachdem ich sie erneuert hatte
sind die Temperaturen wieder erträglich.
Ich finde, eine Sache, die sich mal wieder gelohnt hat.
Das Wechseln ist kein Problem und lässt sich in ein paar Minuten erledigen.
Die etwas längere aber meiner Meinung nach sichere Version:

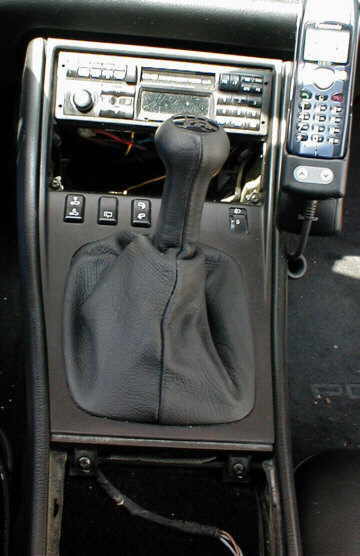

Das Ablagefach unter dem Radio und den Aschenbecher herausnehmen.
Darunter befinden sich jeweils 2 Schrauben. Diese herausschrauben.
Die Abdeckblende kann jetzt etwas angehoben werden.
Die Stecker von den Schaltern in der Konsole abziehen.
Wenn alle Steckverbindungen getrennt sind kann die Abdeckung höher angehoben werden.
Die Gummi-Innenstulpe herunterziehen.

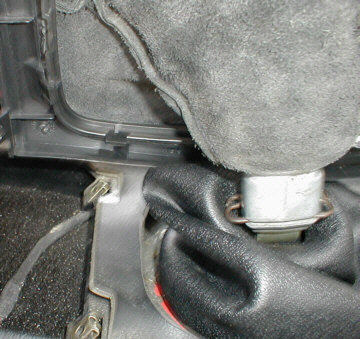

Die jetzt sichtbare Klammer zur Seite wegdrücken (ggf.Schraubendreher zur Hilfe nehmen).
Nun kann man den Schaltknauf zusammen mit der Abdeckblende komplett abnehmen.
Die Schaltmanschette ist mit Hilfe eines Rahmens an der Abdeckblende befestigt.
Diesen Rahmen incl. Manschette vorsichtig von der Blende abnehmen.
Die alte Manschette vom Rahmen abnehmen und die Neue über den Rahmen ziehen.
Den Rahmen mit der Manschette wieder in die Abdeckblende einrasten.
Kontrolliert die Gummi-Innenstulpe auf Beschädigungen, Risse o.ä.
und falls sie Beschädigungen hat, erneuert sie gleich mit.
Es gibt zwei Ausführungen von Innenstulpen für den 944.
Obwohl bei mir lt. FG-Nr. der Faltenbalg 944 424 139 01 passen sollte,
war aber die Innenstulpe 477 711 270B eingebaut.
Schaut euch also vorher genau an, was bei Euch eingebaut ist.
Wenn die Innenstulpe i.O. ist oder erneuert wurde,
den Schaltknauf aufstecken und die Halteklammer aufschieben und einrasten.
Die Innenstulpe nach oben ziehen und die Steckverbindungen auf die Schalter aufstecken.
Die Abdeckblende richtig aufschieben und die Schrauben hereindrehen.
Ablagefach und Achenbecher einsetzen.
Fertig.
Die schnellere Version:
Wer sich nicht die Arbeit mit dem Abschrauben der Abdeckblende
und dem Abziehen der Stecker machen will,
kann auch den Schaltsack mit Rahmen vorsichtig aus der Mittelkonsole heraushebeln.
(Auf dem 2. Foto kann man etwas vom Rahmen an der hochgeklappten Abdeckblende erkennen)
Dabei kann aber der Plastikrahmen, um den der Schaltsack befestigt ist zerbrechen
oder die Halteclipse des Rahmens abbrechen.
Auch die Abdeckblende könnte beim Heraushebeln beschädigt werden (Druckstellen, Kratzer..).
Das Befestigen der Innenstulpe auf dem Tunnel ist bei dieser Version etwas schwieriger,
da man weniger Platz hat.
Das Ablagefach unter dem Radio und den Aschenbecher herausnehmen.
Darunter befinden sich jeweils 2 Schrauben. Diese herausschrauben.
Die Abdeckblende kann jetzt etwas angehoben werden.
Die Stecker von den Schaltern in der Konsole abziehen.
Wenn alle Steckverbindungen getrennt sind kann die Abdeckung höher angehoben werden.
Die Gummi-Innenstulpe herunterziehen.
Die jetzt sichtbare Klammer zur Seite wegdrücken (ggf.Schraubendreher zur Hilfe nehmen).
Nun kann man den Schaltknauf zusammen mit der Abdeckblende komplett abnehmen.
Die Schaltmanschette ist mit Hilfe eines Rahmens an der Abdeckblende befestigt.
Diesen Rahmen incl. Manschette vorsichtig von der Blende abnehmen.
Die alte Manschette vom Rahmen abnehmen und die Neue über den Rahmen ziehen.
Den Rahmen mit der Manschette wieder in die Abdeckblende einrasten.
Kontrolliert die Gummi-Innenstulpe auf Beschädigungen, Risse o.ä.
und falls sie Beschädigungen hat, erneuert sie gleich mit.
Es gibt zwei Ausführungen von Innenstulpen für den 944.
Obwohl bei mir lt. FG-Nr. der Faltenbalg 944 424 139 01 passen sollte,
war aber die Innenstulpe 477 711 270B eingebaut.
Schaut euch also vorher genau an, was bei Euch eingebaut ist.

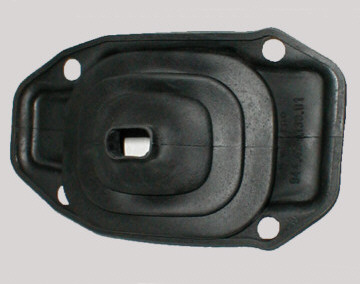

Faltenbalg |

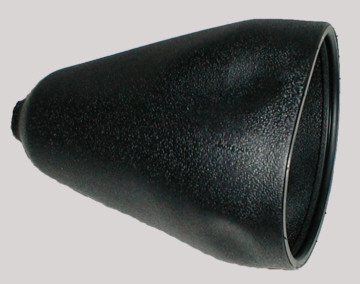

Innenstulpe |
 |
 |
Teil Nr. 944 424 139 01 |
Teil Nr. 477 711 270B |
Wenn die Innenstulpe i.O. ist oder erneuert wurde,
den Schaltknauf aufstecken und die Halteklammer aufschieben und einrasten.
Die Innenstulpe nach oben ziehen und die Steckverbindungen auf die Schalter aufstecken.
Die Abdeckblende richtig aufschieben und die Schrauben hereindrehen.
Ablagefach und Achenbecher einsetzen.
Fertig.
Die schnellere Version:
Wer sich nicht die Arbeit mit dem Abschrauben der Abdeckblende
und dem Abziehen der Stecker machen will,
kann auch den Schaltsack mit Rahmen vorsichtig aus der Mittelkonsole heraushebeln.
(Auf dem 2. Foto kann man etwas vom Rahmen an der hochgeklappten Abdeckblende erkennen)
Dabei kann aber der Plastikrahmen, um den der Schaltsack befestigt ist zerbrechen
oder die Halteclipse des Rahmens abbrechen.
Auch die Abdeckblende könnte beim Heraushebeln beschädigt werden (Druckstellen, Kratzer..).
Das Befestigen der Innenstulpe auf dem Tunnel ist bei dieser Version etwas schwieriger,
da man weniger Platz hat.
